Założeniem projektu było cykliczne załączenie kompresorów zasilających instalację centralnego sprężonego powietrza. Miało to na celu wymuszenie naprzemiennej pracy i stygnięcia dwóch sprężarek tłokowych umieszczonych w blaszanej przybudówce. Sterownik miał być załączany z wewnątrz budynku i sygnalizować załączenie sprężarek oraz ewentualne awarie.

Dobór elementów

Do załączania kompresorów zastosowałem styczniki 3-fazowe, do wykonania cykul pracy użyłem przekaźnika programowalnego Relpol-NEED-230V. Niewielką tablicę rozdzielczą z przełącznikami i kontrolkami panelowymi zamontowałem wewnątrz budynku, blisko urządzeń najczęściej wykorzystujących sprężone powietrze.

Program sterujący

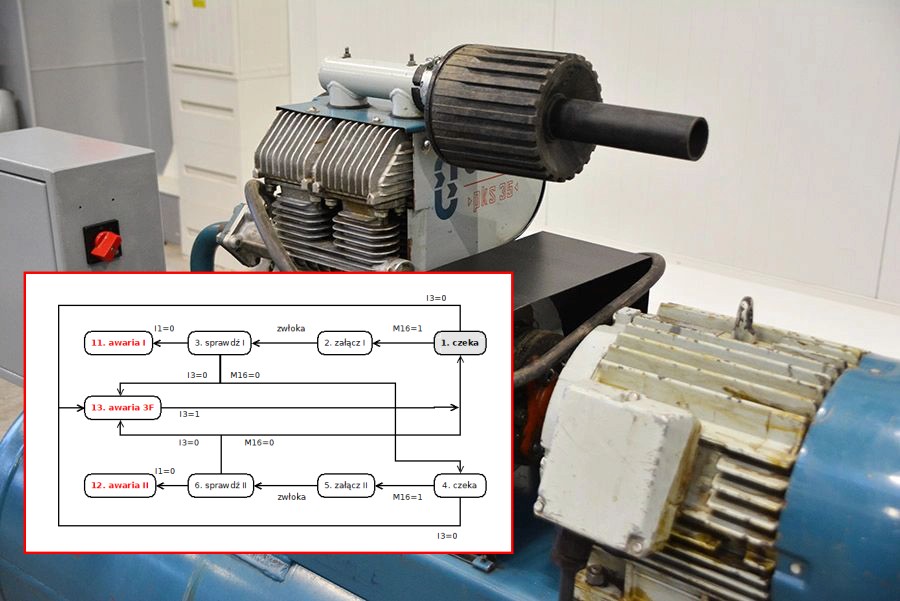

Program sterujący (wykonany jako schemat drabinkowy) uwzględnia:

• wykrywanie docelowego ciśnienia w zbiorniku głównym

• zamienne załączanie agregatów

• wykrywanie zbyt długiej pracy jednego agregatu (zbyt duże zużycie spr.powierza lub awaria w instalacji)

• wykrywanie awarii zasilania 3-fazowego

Modyfikacje:

Wykonałem podobny sterownik dla 3 zespołów pomp próżniowych. Cykl pracy na tej samej zasadzie. Dodatkowo dorobione sterowanie elektrozaworami przy pompach. Do kontroli próżni wykorzystałem wakuometr cyfrowy z programowalnym progiem i histerezą.
